감지기

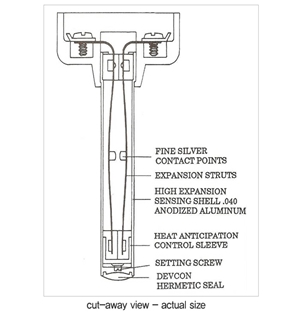

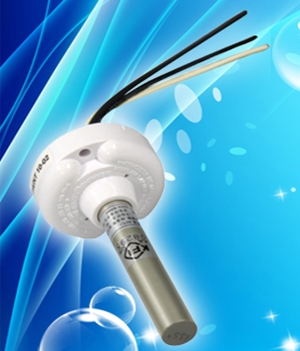

정온식 감지기(방수형)
| 형 식 | 특종, 60℃, 재용형, 방수형 |
|---|---|
| Form | 60℃, Reusable type |
| 형식번호 | 감00-4 (UL Approval number : UIRV.E35018) |
| Approval | KFI Listed |
| 사용전압 및 감시전류 | DC24V ± 20% |
| Current Consumpfion | DC24V ± 20% |
| 주위환경 | 공칭작동 온도에서 최고 20℃이상 |
| Reserve Battery | -20℃ to + 50℃ |
| 감지면적 | 부착높이4m미만 : 60㎡, 4m~8m미만 : 30㎡ (내화구조시) |
| Detector area | cling height --- under 4m : 60㎡, 4m~ under 8m : 30㎡ (fireproof construction) |
| 설치기준 | 소방기술 기준에 관한 규칙 제 85조 |
| Legal Standards | detectors: Not more than 9.0m |

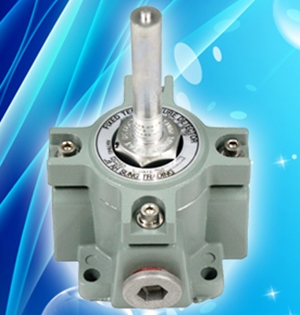

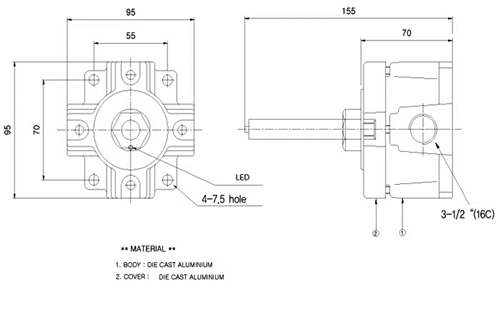

정온식 감지기(방폭형)
| 형 식 | 1종 90℃, 재용형, 비방수형 |
|---|---|
| Form | 90℃, Reusable type |
| 형식번호 | 감 10-46 |
| Approval | KFI Listed |
| 사용전압 및 감시전류 | DC24V±20%, 25㎂ 이하 |
| Current Consumpfion | DC24V±20%, below 25㎂ |
| 주위환경 | 공칭작동 온도에서 최고 20℃이상 |
| Reserve Battery | -20℃to + 80℃ |
| 감지면적 | 부착높이4m미만 : 60㎡, 4m~8m미만 : 30㎡ (내화구조시) |
| Detector area | cling height --- under 4m : 60㎡, 4m~ under 8m : 30㎡ (fireproof construction) |
| 설치기준 | 소방기술 기준에 관한 규칙 제 85조 |
| Legal Standards | detectors: Not more than 9.0m |

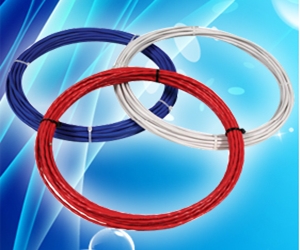

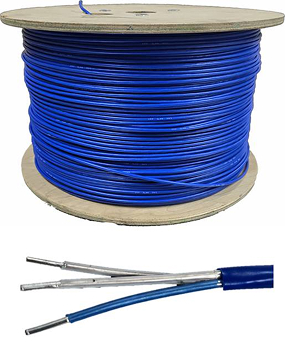

감지선형 감지기(70 ℃ / 90 ℃ / 수입 70 ℃)
| 형 식 | 1종 70℃ / 90℃ 방수형 비재용형 |
|---|---|
| 형 식 번 호 | 감10-54 / 감10-55 / 감08-34 : (감08-34 : UL승인제품) |
| 감지선간의거리 | 감지구역의 각변과 수평거리 4.5m 이하 감지선 상호간 거리는 9m이하(내화구조시) |
| 설 치 기 준 | 소방기술기준에 관한 규칙 제85조 |
| 감 지 방 식 | 강선에 피복되어진 열감지 물질이 정온점 이상의 온도가 되었을 때 용융되어 단락되어 화재신호를 발함 |
감지선 부자재
Cable Grand
직선접속켓(splicing kit)
감지선고정클립 Mounting Clip
(10x30x20mm)
브라켓트Main/Auxiliary 2mm
(60x60x100mm/60x60x50mm)
ZONE BOX(150x200x75mm)
ELR BOX(125x125x75mm)
턴버클-sts, 1/4", turnbuckle
